【原因は?】チェーンリング付近から「カチャカチャ音」 (クロスバイク修理①)

クロスバイク
DSC_4796

おはようございます。古賀修三です(^.^)

今回はDMにいただいた、クロスバイクのトラブルに関するご質問にお答えをしていきたいと思います。

が、質問だけで約1,600文字の長文になますwww

頑張って読みましたが、出来れば簡潔にまとめていただくけると助かります(^-^;

画像や動画を撮ってお送りいただくなりして、簡潔に分かりやすくご相談いただけると幸いです(文書読むの苦手なんですwww)

では気を取り直して、行ってみましょう~ (^^)/

スポンサーリンク

ご質問内容(全文)

今回ご相談者様がヤフオクで購入したフェスクロス

題名: THIRDBIKES FESCROSS 700cアルミ470mm 21速

メッセージ本文:
初めましていつも動画拝見させていただいております
表題のクロスバイクをヤフオクで「●ナプス」という業者から購入したのですが
色々難があり自転車に関しては初心者なのですが
手直しを行っております
自動車に関して20年ほど東京オートサロンに車両出品している整備経験はありますので
ある程度機会に関しては知識があると自負しております


前後車軸、BB、ステムなどの回転可動部全てゴリゴリでしたので分解OHしました
その際コッタレス抜きにしくじり右クランクのねじ山が破損したので
サンダーでカット(スプロケットをカットしクランクとBBの間にモンキー叩き込んで)
なんとか外し
シマノ(SHIMANO) フロントチェーンホイール(MTB) FC-TY501 TOURNEY(ターニー)に交換しましたが推奨BBが
四角軸 122.5mm(D-NL)なのですが現状は124.5mmのカップアンドコーンです
調整しっかり行ってるはずなのですが、フロントチェーンのカチャカチャ音が気になります
全てのギアポジションで発生するのですがチェーンラインが原因でしょうか?
チェーンは
FSC変速自転車用チェーン、9速、18速、27速通用、116L 型番:F90 (ゴールデン)
もちろんカットしました


購入後組み立ててすぐにアサヒにて3000円強の有料点検を依頼した際に
メンテナンススタンドでクランキングした際車体が前後に揺れるほど振れるので
相談しましたが「こんなもんです」と言われ釈然としなかったのですが
点検後ディレイラーハンガーが曲がっているという事以外どこをどう点検して
現状どうなのかの説明もなく
トップに入らない状態で納車されました(点検前は変則に問題はありません)
シマノ(SHIMANO) マルチプルフリーホイール MF-TZ500-7 14-28
を新品交換しましたがやはり振れは改善しません
軸も曲がっていないようだし芯がずれている様子も見受けられません
そういうものなのでしょうか?
ハンガーは変えました
uxcell 自転車テールフック リアディレイラーハンガー専用 Tianxs Trek Giantに対応 2個


クランク幅が広いのかカチャカチャ音も気になるし
妙に疲れるのでクランク幅(Qファクター?)を狭くしたいのと
ほとんどフロントミドルしか使わない(貧脚なので)ため
シマノ(SHIMANO) クランクセット FC-MT210 46X30T 170mm 9S EFCMT210CX60XL
SHIMANO(シマノ) BB-MT800 BSA シェル幅:68/73mm BB-MT800
これに交換しようと思いますが何か不具合ありますでしょうか?


リアに関しては、のちにカセットの7s8s9s10sなどに変える予定です
エンド幅が135mmですので中古のホイールか新品でスペーサーか迷ってます
ホイールは玉押し円周にカバーというかフランジのようなものが付いているのですが
玉押しとの篏合が緩くカパカパでグリスが漏れてくるので(グリスはシリコングリス)
ホイールごといったん変えてしまいたいと考えてます
ただ解せないのが、このカバーなしで玉押しを締めていくとベアリングボールが
外に出てきてしまいます、カパカパカバーつけていないとベアリングが収まらない
だけどカバーはどこにも固定さておらず漏れるのはグリスだけ
調整後ガタもきつくもならず回転良好。。。解せません
どうなっているのでしょう?


長文申し訳ありませんがお暇なときに回答お願いします
ちなみに変速機は前後ターニーです
余談ですが
(アサヒの店員にはタイヤ35c余裕ですよと言われましたが32cに75psiでブレーキのブラケットに干渉するためフレーム若干削りました)

という内容のご質問でした。

いや~、かなりのボリュームですね~(^-^;





とりあえず前提としては、「ヤフオクでフェスクロスを購入し手直ししているが、いろいろ問題発生している」ということですね~

では、①から順にお答えしていきましょう~





①チェーンリングの干渉音の原因

前後車軸、BB、ステムなどの回転可動部全てゴリゴリでしたので分解OHしました
その際コッタレス抜きにしくじり右クランクのねじ山が破損したので
サンダーでカット(スプロケットをカットしクランクとBBの間にモンキー叩き込んで)
なんとか外し
シマノ(SHIMANO) フロントチェーンホイール(MTB) FC-TY501 TOURNEY(ターニー)に交換しましたが推奨BBが
四角軸 122.5mm(D-NL)なのですが現状は124.5mmのカップアンドコーンです
調整しっかり行ってるはずなのですが、フロントチェーンのカチャカチャ音が気になります
全てのギアポジションで発生するのですがチェーンラインが原因でしょうか?
チェーンは
FSC変速自転車用チェーン、9速、18速、27速通用、116L 型番:F90 (ゴールデン)
もちろんカットしました

↑改めて、ご質問内容はコチラです。



質問の要約

要約すると、クランクをFC-TY501に交換し、推奨より2㎜長い124.5㎜のBBに取り付けている。

チェーンはFSCの9速用を使っている。

ディレイラー調整は出来ているが、チェーンリングとチェーンの干渉音が大きい。

音が大きい理由はチェーンラインが合っていないからでしょうか?

こんな感じでしょうか?

交換されたクランクはコチラ↓

交換されたチェーンはコチラ↓

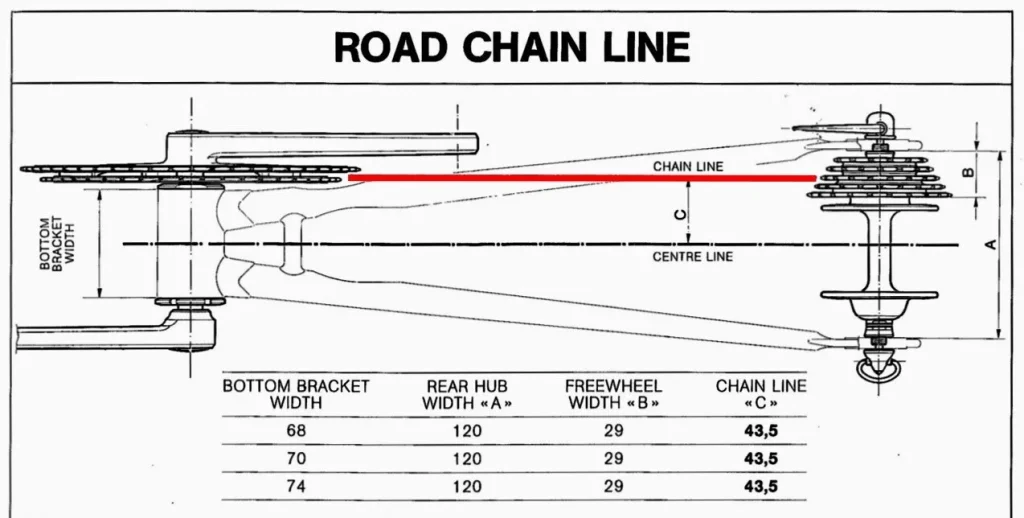

チェーンラインのズレが原因?

出典:ロードバイク初心者入門.net

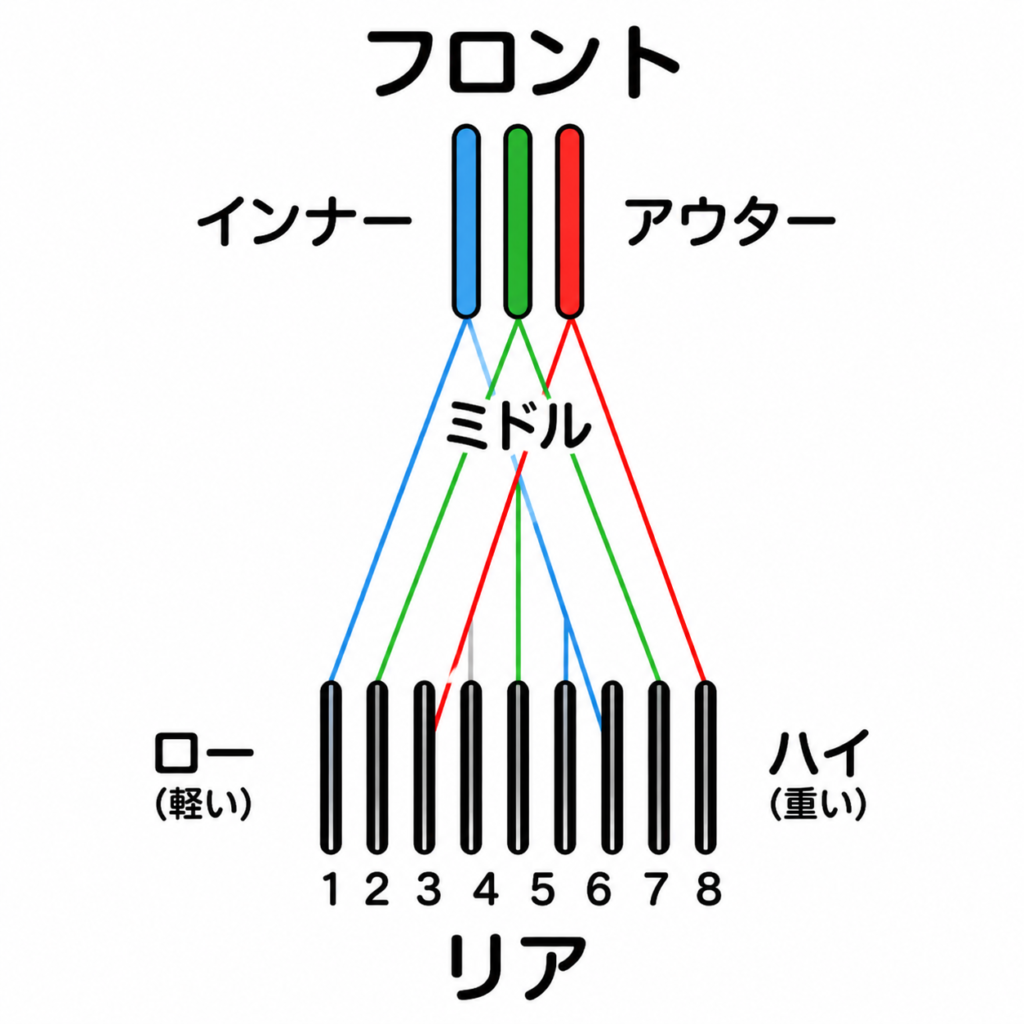

まずチェーンラインは、フロントのギアの位置とスプロケットのギアの位置によって、チェーンがどのラインを通るか?斜めになり過ぎていないか?を気にする必要があります。



今回使用されたクランクの推奨BBが122.5㎜とのことで、124.5㎜だと2㎜長いのは確かなのですが…

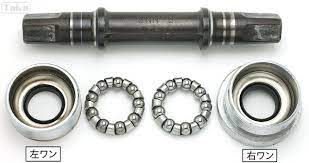

出典:125㎏の自転車乗りの日記

BBシャフトはBBシェルから左右に出ています。

右クランクが長くなっている部分は、単純計算では半分なので÷2をすると、、、

推奨より1㎜外に出ていることになります。

正直1㎜は誤差範囲ですね~(^-^;



出典:フライングニートマン号

フェスクロスには7速ボスフリースプロケットが使われています!

ギア間のクリアランスはおよそ4.5㎜です。

フロントのギアが1㎜外に出ているからと言って、スプロケ側のギアのどこに入れても干渉音がうるさくなるとは考えられません

必ずどこかのギアでチェーンラインが、真っ直ぐ近くになるところがあるはずですからね~





クランク外しでしくじった

出典:Yahoo!知恵袋

クランクを外す際にしくじって、「サンダーでカット(スプロケットをカットしクランクとBBの間にモンキー叩き込んで)なんとか外し・・・」と書いてありましたね~

微妙にシャフトが曲がっている可能性は無くもないですね~(^-^;

BB交換もご検討くださいm(__)m

created by Rinker
シマノ(SHIMANO)
¥1,830 (2024/02/27 07:09:52時点 Amazon調べ-詳細)
created by Rinker
BBB(ビービービー)
¥3,962 (2024/02/27 07:09:53時点 Amazon調べ-詳細)





なぜ9速チェーン?

今回何故か?9速チェーンを使われていますね~

フェクロスはリア7速なので、6~8速用のチェーンを使った方が良いのは間違いありませんが、8速バイクに9速チェーンを使っているバイクは結構見かけます

特に問題ないことが多いのですが、チェーンの可能性も捨てきれませんね~

変えてみるのも良いかもしれませんm(__)m





結局カチャカチャ音の原因はナニ?

ということで、可能性としては「BBシャフト曲がり」「9速チェーン」のどちらかでは無いかと思われますが、文章だけだと何とも言えないのが正直なところです(^-^;

カチャカチャ音」という表現をされていますが、音は原因が必ずあります

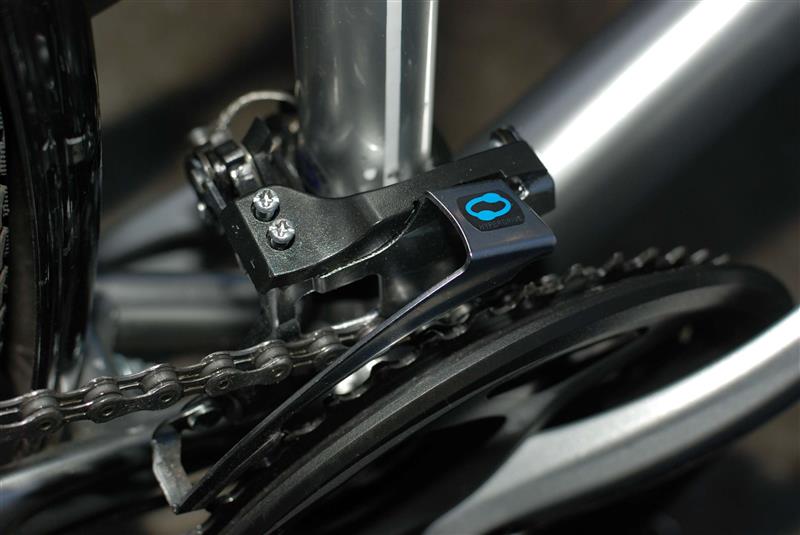

チェーンがチェーンリングの歯に咬み合わさるときに、納まりが悪く一度歯の上にチェーンが乗り上げてから納まる場合や、ディレイラーのプレートに擦れる音なども「カチャカチャ音」と表現される場合もあります。

じっくり観察すると、音の原因がハッキリすると思います。

もう少し解像度を上げて、原因を掴んでみてください。

原因が分かれば、どこをどうすれば治るかがハッキリしていくると思います。



①だけで相当長くなってしまいましたので、残り②~⑤は次回お答えしたいと思います(^-^;

今回はこのへんで~

ではまた~(^^)/~
